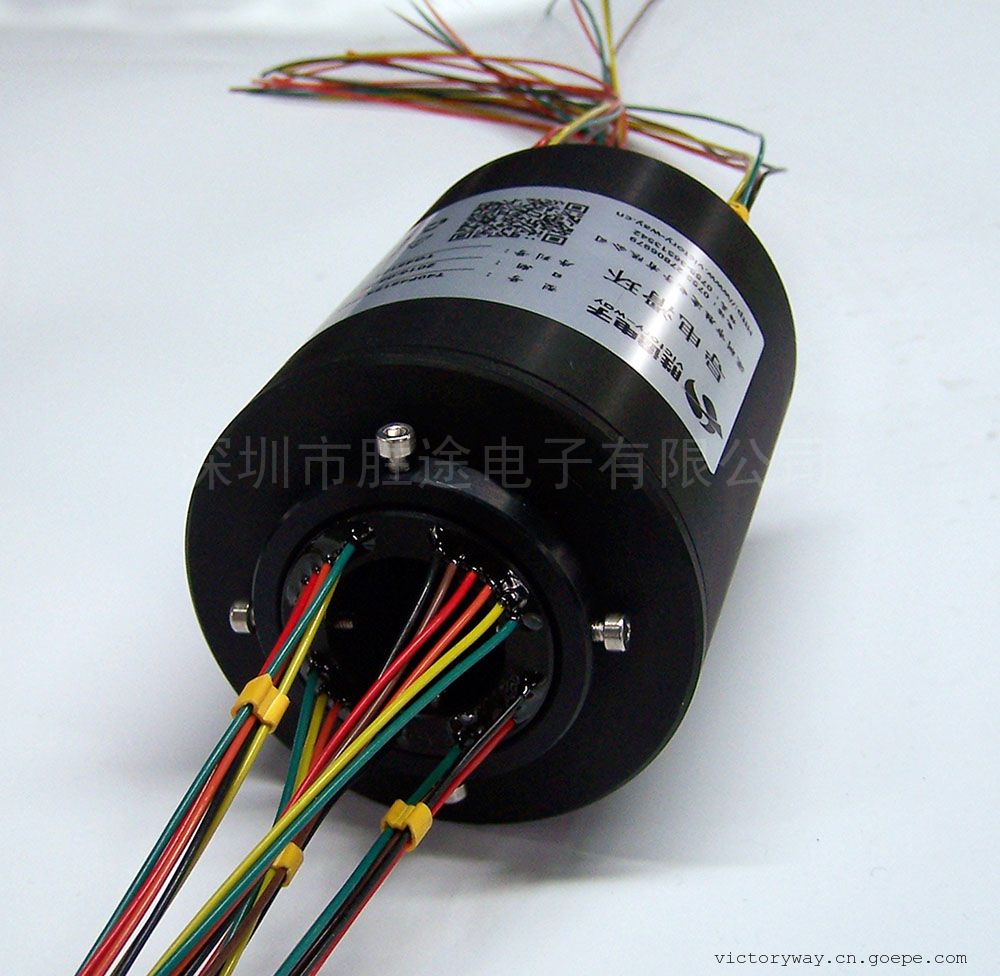

• 360度旋转连接用滑环,通孔集电环,品质卓越

    详细信息

     品牌:胜途电子  加工定制:否  型号:victoryway
     形状:圆形  制作工艺:熔接  特性:防潮
     工作频率:高频  接触件材质:贵金属  绝缘体材质:塑胶
     芯数:不限  针数:不限  线长:定制
    可用于任何360°旋转连续传输电源和数据信号的机电系统领域,常被称为转接器、集电环、旋转关节、集流环、回流环、线圈、换向器等,其原理是实现两个相对转动机构的电流、数据信号或图像及动力传输的精密传输装置。常被使用于360°无限制的连续旋转,要求从固定位置到旋转位置传送电信号、数据信号的领域。其结构主要是由弹性材料(电刷)、滑动触点表面材料(导电环、精密小钢轴承、绝缘塑胶材料、树脂粘合材料组成。电刷采用贵金属合金材料,成"II"形与导电环的"V"形槽对称双接触,利用电刷的弹性压力与导电环环槽滑动接触来传输信号及电流。是各种精密旋转台、离心机和惯导设备的关键器件。
    特点

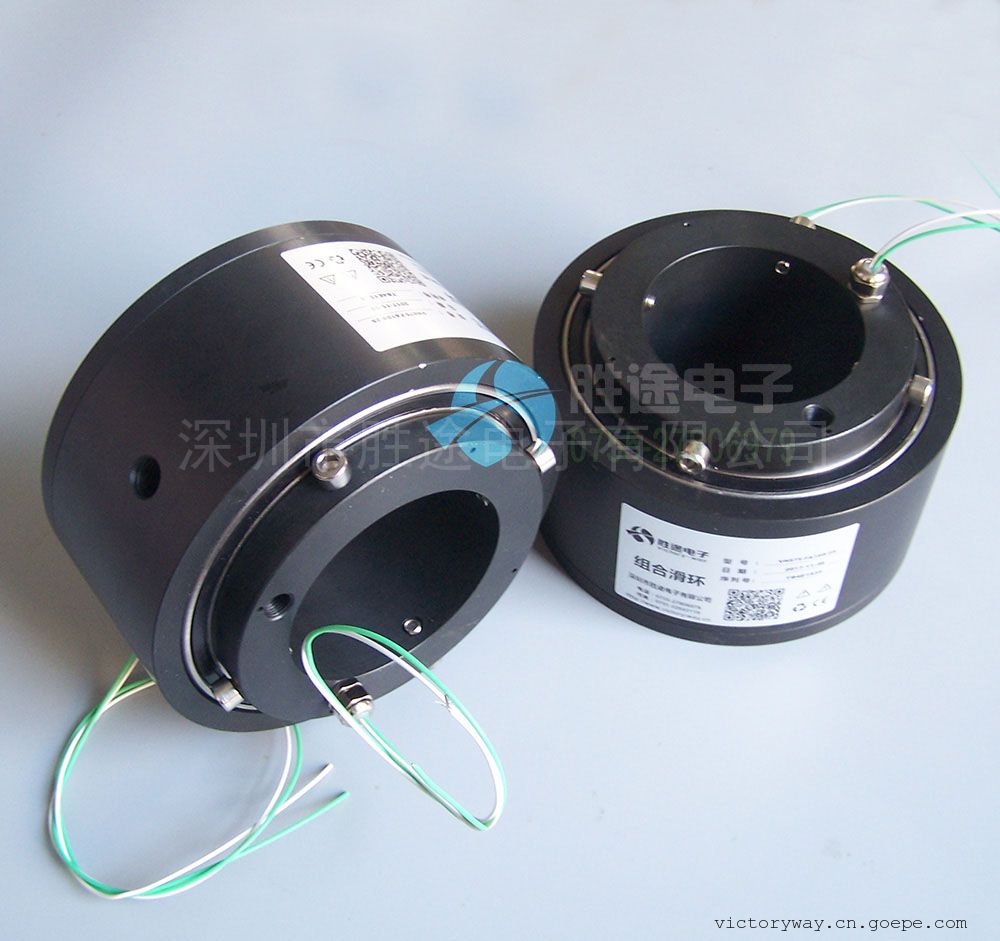

    胜途电子过孔系列滑环专门设计有可安装液压或气压传动轴的中心孔;
    ◆过孔直径从12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到500mm可选;
    ◆采用模块化设计,可根据需求动力,信号任意扩展,提供不同电气通路组合;
    ◆采用先进的簇刷式(Fiber Brush)贵金属多点接触,比碳刷和单刷丝有更高的可靠性
    ◆高等级性能工程塑胶,铝合金或者不锈钢壳体可选;
    ◆多种转速可选,***高可定制5000RPM(无须气体冷却);
    ◆高密封等级可选,***高可达IP66。
    ◆可按照客户要求,提供交货快捷,质量可靠并且价格有竞争力的非标定制
    可选项
    ◆可定制旋转速度
    ◆可定制外壳
    ◆可定制密封等级
    ◆可定制电流大小级不同电流混合
    ◆可定制导线末端插件
    ◆可定制出线方向
    ◆可定制路数
    工作转速    0-1100rpm
    额定电压    240V-380V AC/DC
    额定电流    标准为每环2A功率或信号电流
    耐压强度    邻环500V @50Hz
    绝缘电阻    邻环1000MΩ@500VDC  500MΩ@500VDC
    动态电阻波动值≤10mΩ
    工作温度    -40℃~ +80℃
    表面接触点材料金/金
    导线规格    AWG28 镀银铁氟龙绝缘
    导线长度两路之间标准250mm或根据客户要求提供
    轴承       精密小钢滚珠双密封轴承
